Descrizione

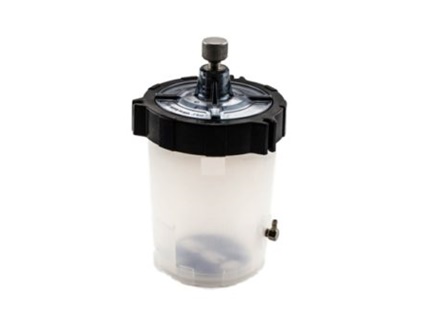

HVLP EDGE II CUP Include tazza, rivestimento, coperchio e cappuccio. Ordinare il tubo dell’aria 17S108 separatamente. Si adatta solo alla pistola EDGE II con raccordo di ingresso dell’adattatore FlexLiner.
Riempimento del sistema FlexLiner
1. Scollegare la pistola dal sistema
FlexLiner.
2. Allentare l’anello dalla tazza. Rimuovere
il coperchio e l’anelo dalla tazza.
Verificare che FlexLiner rimanga nella
tazza dopo la rimozione del coperchio
e dell’anello
3. Riempire FlexLiner con il materiale fino
alla tacca “MAX FILL” (Riempimento
massimo). Pulire le filettature e le
superfici di tenuta del sistema FlexLiner
4. Installare il coperchio e l’anello sulla tazza.
Serrare l’anello a fondo.
5. Collegare il sistema FlexLiner alla pistola.
6. Collegare il flessibile dell’aria al raccordo
d’ingresso della pistola.
7. Verificare che il dispositivo di scorrimento
del grilletto sia in posizione SPRUZZO
8. Con l’alimentazione dello spruzzatore HVLP
in posizione ON, puntare la pistola verso una
zona di smaltimento. Far fuoriuscire l’aria dal
sistema FlexLiner tenendo la pistola in
posizione verticale e premere il grilletto finché
non si osserva una distribuzione continua
della spruzzatura.
NOTA: inclinare avanti e indietro la pistola
per favorire la fuoriuscita dell’aria.
9. Adesso è possibile iniziare a spruzzare.
HVLP EDGE II CUP manuale tecnico
scopri tutta la linea GRACO
